An example from qtutorial.pdf, included in the qcircuit documentation. Note: Doesn't work with XeLaTeX.

Este ejemplo representa el esquema de un amplificador diferencial construido con un amplificador operacional y cinco resistencias, el cual se usa para calcular la ganancia de la diferencia de dos señales independientes. Las notaciones son las siguientes: vA: tensión de entrada 1. vB: tensión de entrada 2. RA: resistencia. RB: resistencia. Rf: resistencia. RL: resistencia de carga. vo: tensión de salida. Este esquema es una adaptación del que se encuentra en el la página 71, Capítulo 2 del texto "Electrónica, 2da Edición" de Allan R. Hambley, publicado en idioma español por la editorial Pearson Educación.

To design this scoreboard, with operates manual buttons that aid in these small scale tournaments of the cricket match. In order for the scoreboard to effective, it needs to be affordable, portable and versatile in terms of sport it can accommodate and how it can be controlled.

Este ejemplo representa el esquema de un amplificador diferencial construido con un amplificador operacional y cinco resistencias, el cual se usa para calcular la ganancia de la diferencia de dos señales independientes. Las notaciones son las siguientes: v1: tensión de entrada 1. v2: tensión de entrada 2. R1: resistencia. R2: resistencia. RL: resistencia de carga. vo: tensión de salida. Este esquema es una adaptación del que se encuentra en el la página 76, Capítulo 1 del texto "Electrónica, 2da Edición" de Allan R. Hambley, publicado en idioma español por la editorial Pearson Educación.

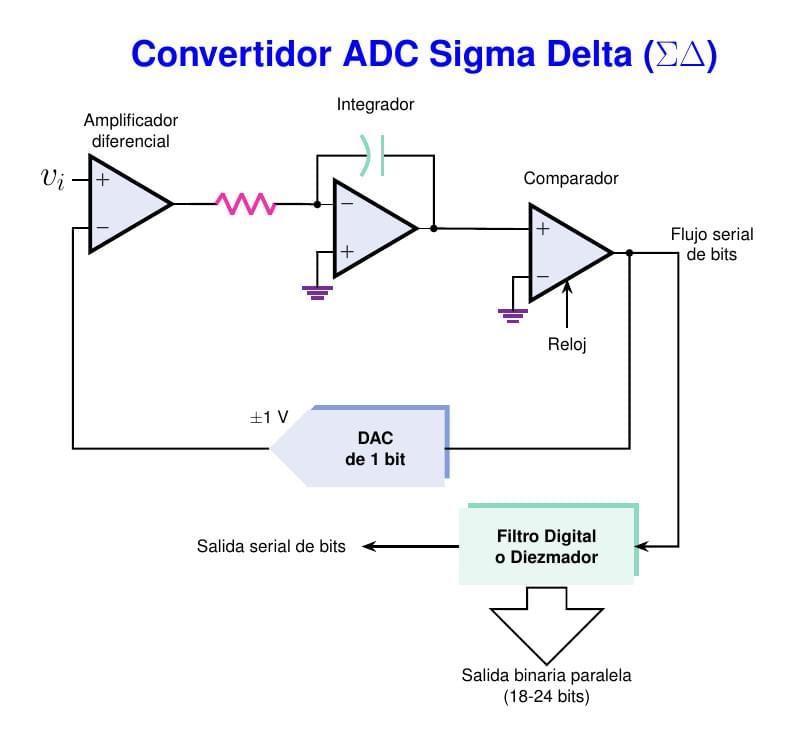

Este diagrama, realizado con órdenes de los paquetes TiKZ/PGF y CIRCUITIKZ, muestra un convertidor de señal analógica a digital del tipo Sigma Delta de Primer Orden. La entrada analógica (\(v_i\)) cuya amplitud debe estar dentro del rango de -1 Vdc a +1 Vdc, se resta de la señal de un convertidor digital a analógico (DAC) de 1 bit, cuya salida inicialmente es cero. La diferencia se integra y se compara con la tensión de tierra (0 V). La señal de salida del comparador es "0" o "1" y a la salida del DAC se obtiene -1 V o +1 V, respectivamente. La señal de salida del comparador contiene un flujo de modulación por densidad de pulsos. El comparador se sincroniza con una señal de reloj de frecuencia varias veces más grande que la mayor de las frecuencias de la señal de entrada \(v_i\). La figura con su explicación está disponible en la página 221 del texto "Principles of Electronic Communication Systems, 4th Edition" de Louis Frenzel, Jr. editado por Mc Graw Hill en el año 2016, a partir del cual se hizo su adaptación.

Este esquema muestra el diagrama de bloques de un Demodulador GMSK, en el cual la señal recibida se divide en dos y alimenta dos detectores de producto que mezclan la señal recibida con idéntica portadora pero con desfase de 90 grados en la rama inferior. Las salidas de los detectores (I y Q) pasan a través de filtros pasabajos y alimentan al bloque Generador de fase, cuya salida pasa a través de un circuito derivador del cual se obtiene la señal de datos. El Generador de fase se encarga de calcular las fases, mediante la operación trigonométrica: tan^{-1}(x)=\frac{I}{Q} No se usa el paquete babel ya que entra en conflicto con circuitikz e impide visualizar las flechas de los distintos nodos. El diagrama fue adaptado de la página web http://www.rfwireless-world.com/Terminology/MSK-GMSK.html y fue compilado con una versión del paquete Circuitikz anterior a la 0.6 por lo que puede haber diferencias en la orientación de las flechas procedentes del oscilador local.

Este ejemplo representa un oscilador de desplazamiento de fase realizado con un transistor JFET Canal-N, dos resistencias y una red de re-alimentación constituida por tres resistencias y tres condensadores idénticos. El condensador CS se utiliza para una configuración de drenaje común y CO permite desacoplar la salida de la red de re-alimentación. Esta red es destacada en un recuadro coloreado de fondo, que se genera usando la biblioteca de TiKZ "backgrounds" Notaciones: Vo = tensión de salida. VDD= polarización positiva en el terminal de drenaje. Todos los componentes eléctricos y electrónicos carecen de valores o tipos. Este esquema es una adaptación de la figura que se encuentra en la página http://www.circuitstoday.com/fet-applications.

IET Electronics Letters LaTeX template/sample downloaded from Author guide - Electronics Letters.

Block diagram of a QAM modulator used in digital communication technologies. Diagrama en bloques de un modulador QAM usado en tecnologías digitales de comunicaciones.
